T台秀舞台灯光系统综合解决方案-佳诺灯光技术部分享
Release Date: [2020/3/4 14:58:50] Total read [1378] Times

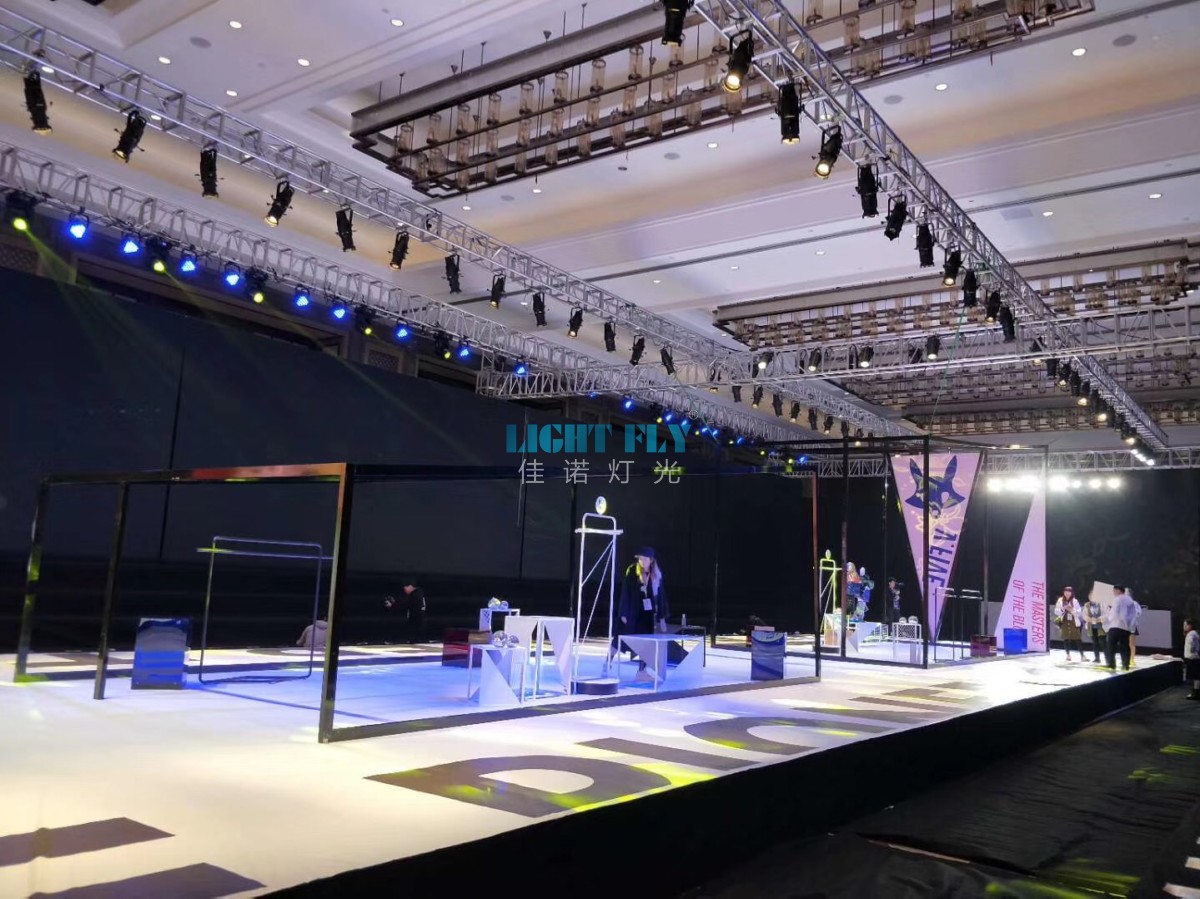

现以盈湖知名服装企业T台为例，T台舞台宽17米，舞台深4.8米，T台宽4米，T台深22米，层高6米。作为对外时装设计理念的展示及时装推广的活动场 所，建成后将满足许多不同类型的时装秀、推广会、演出、电影等活动，在使用功能方面包括大型时装秀、大型演出、演唱会、舞蹈、综合晚会、会议等等，另外它 也具备了电视现场拍摄的一切基本条件。

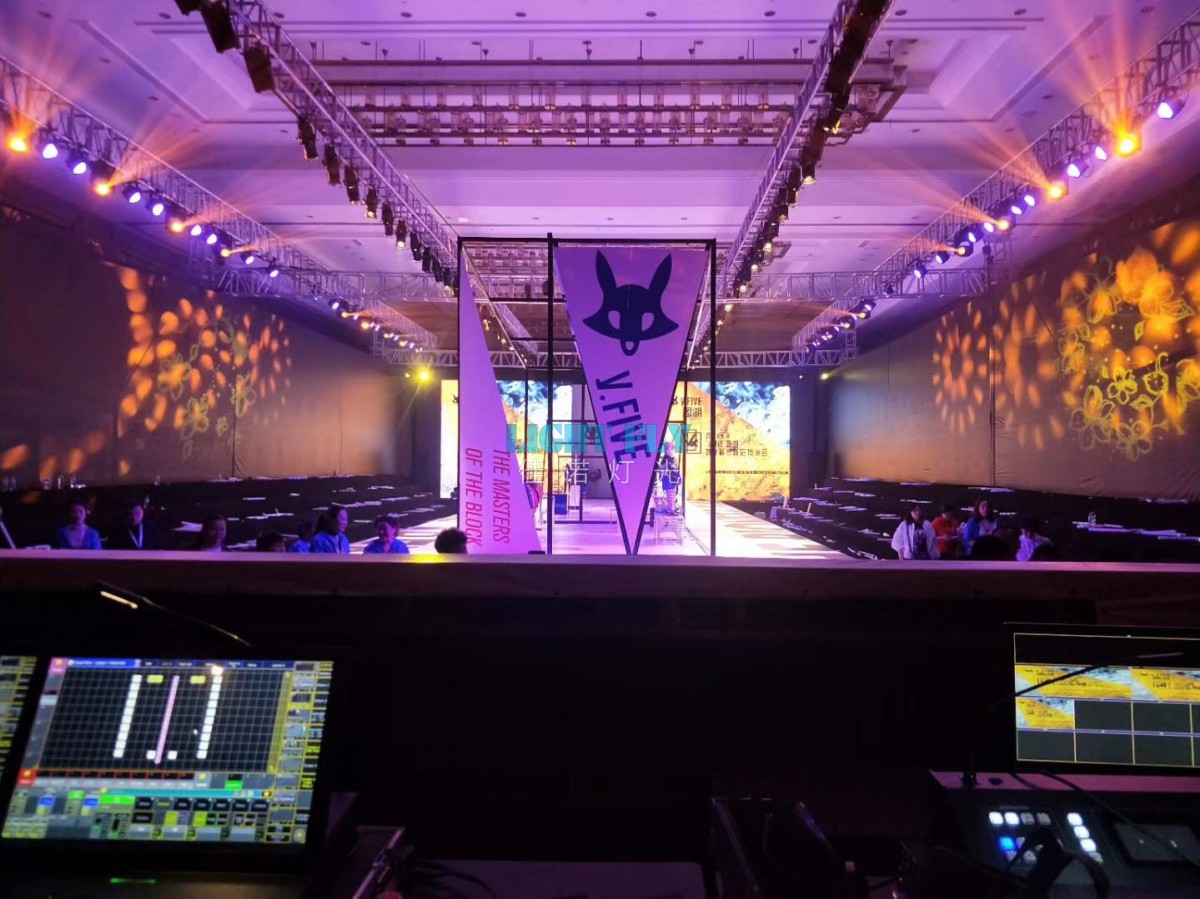

T台灯光系统模式包括T台走秀灯光和多功能舞台综艺演出使用灯光，T台走秀灯光主要满足模特走秀时的用光，它有三组灯光组成分别是：
一、模特从舞台走出来的面光角度成45°面部照射无黑斑。
二、模特走回舞台的面光成45°面部照射无黑斑。
T台灯光系统模式包括T台走秀灯光和多功能舞台综艺演出使用灯光，T台走秀灯光主要满足模特走秀时的用光，它有三组灯光组成分别是：
一、模特从舞台走出来的面光角度成45°面部照射无黑斑。
二、模特走回舞台的面光成45°面部照射无黑斑。
三、舞台面光成45°，保证舞台整体铺光。
T台走秀灯光同时满足综艺演出时整体铺光。舞台综艺演出使用灯光包括佳诺灯光200W影视LED成像灯、380W光束图案灯、24颗LED染色灯、440W摇头图案灯及染色摇头电脑灯等，舞台整体铺光采用T台走秀舞台的面光做为补充，利用效果灯具增强舞台艺术效果。
一、设计依据
JGJ-57-2000/J67-2001《剧场建筑设计规范》
JGJ-57-2000/J67-2001《剧场建筑设计规范》
WH-0204-1999《舞台灯具光学质量的测试与评价》
GB7000.14-2000《通风式灯具安全要求》
GB/T50311-2000《建筑与建筑群综合布线工程设计规范》
GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》
GB50259-96《电气装置安装工程电气照明装置施工及验收规范》
GB50169-92《电气安装工程接地装置施工质量验收规范》
GBJ54-83《低压配电装置及线路设计规范》
GB50052-95 《供配电系统设计规范》
GB7000.14-2000《通风式灯具安全要求》
GB/T50311-2000《建筑与建筑群综合布线工程设计规范》
GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》
GB50259-96《电气装置安装工程电气照明装置施工及验收规范》
GB50169-92《电气安装工程接地装置施工质量验收规范》
GBJ54-83《低压配电装置及线路设计规范》
GB50052-95 《供配电系统设计规范》
GB50054-95 《低压配电设计规范》
GB15734-1995《电子调光设备无线电骚扰特性限值及测量方法》
二、设计原则
T型舞台灯光系统严格按照可靠的、高质的、先进的、灵活的、全面的设计思想。在进行系统设计时，主要设备选用国内先进产品，整体方案充分利用最新研究成果和设计理念，并遵循以下的设计原则：
（一）系统的先进性、科学性及经济性
T型舞台灯光系统的设置是：技术先进、系统科学、稳定可靠、功能强大、使用方便、易于维修。
1.先进性
在舞台灯光系统的设计中，充分考虑了灯光技术未来不断发展升级的需求和系统的可扩展能力与兼容性，尽可能在不增加硬件的前提下，满足将来因演出规模增大等 原因所需要的灯光扩容和技术升级。采用的先进技术：具有强大控制、编辑功能及扩展功能的电脑控制台；稳定可靠的智能调光硅箱；先进的三维灯光辅助设计和模 拟演示软件。国内著名的专业舞台常规灯具、智能效果灯具；
2.科学性
T型的灯光网络控制系统是采用标准DMX512信号的设计，科学地把控制信号直接送到每一个受控点，使得舞台灯光系统具有良好的发展潜力和开放性，以适应高速有效的信号传输、系统扩展和不断地技术升级的需要。使整个灯光系统不仅拥有技术的先进性，还有系统的科学性。
3．经济性
设计中，将营运管理及运行成本因素渗透到每一个设计环节之中。选用技术先进、节能、环保的系统设备，尤其是大量选用低功率的LED光源和长寿命卤钨光源灯 具，其特点是高效低能，高亮度低温度长寿命。同时，为舞台管理搭建一个现代化的硬件平台，从而实现高效、低成本的营运目标。
（二）系统完整性与实用性
舞台灯光工艺设计完全突破了传统的设计思路，结合、吸收了现代灯光艺术发展的立体演示空间变化形式及特点，灯光系统设计无论在平面布局上，还是在立体的结 构上，形成统一完整的方案，以致适应各种类型布光设计方案，并且留有大量完善的设计接口，这些设计的接口并不影响整体设计方案的进度和扩展，主要是针对使 用过程中舞台灯光系统设计今后面临的几个问题：
a. 灯光系统设备不断更新问题；（即可持续发展的空间和深度问题）
b. 满足各类表演形式的不断需求；（即平面布局和立体空间的局限性）
c. 完整性充分体现在灯光系统功能的实现、灯光设备的配置、不同设备的互联、信号传输格式兼容等方面。
（三）系统可扩展性和持续发展性
方案所设计网络化灯光系统是一个开放式的平台,系统的结构充分考虑到了日后的硬件和软件的可持续升级和发展。整个灯光系统方案设计、设备的配置、性能达标并保证系统；具有多重安全、稳定、可靠的系统保障措施；以及日后系统的升级需求。
（四）安全、可靠性
调光设备作为灯光系统的控制中心，本身的稳定和调光控制系统的可靠性将直接影响到整个系统的正常运行和演出效果。因此，配置稳定可靠的调光设备是必须考虑 的前提。系统将设有DMX网络输入/输出接口，以兼容所有品牌的调光台、硅箱等新、旧设备的接入。所有调光控制台输入、输出（I\0）接口具有光电隔离保 护功能，调光台、调光硅箱全部线路板采用表面焊接技术（SMT）生产。各种信号接口采用优质产品，并具有热拔插功能。
（五）设备的通用性
灯光控制系统可以兼容的控制信号：DMX512、Ethernet，网络控制遵守ART-NET或者ACN协议。确保世界上绝大部分的数字控制台，调光柜，电脑灯，摇头灯，扫描灯，换色器等数字设备都可以稳定地在此灯光系统网络上运行。
三、设计阐述
舞台艺术是综合艺术，无论是戏剧、音乐、舞蹈，时装表演，还是一般文艺节目的演出，除了需要编剧、导演、演员、乐队、节目主持人外，还应有美工和舞台装 置、布景、服装道具等部门，而这些部门的创作和展示，没有灯光是很难实现的，有了灯光而灯光处理不好，也会直接影响演出效果，可以说舞台灯光是舞台艺术的 灵魂。灯光和其它艺术创作部门一样不能单独进行，一般要以导演为中心根据要求运用各种手法帮助演员塑造人物、加强人物立体感，以达到突出表演、烘托人物的 目的。此外，对演出节目的风格、情调、气氛的处理，以及舞台布景、道具、服装、化妆的表现，也需要相互协作、密切配合、有机地联系、综合，从而达到统一和 谐的目的。灯光系统设计要到达预期设计的效果，除了要积累多年来的本专业项目设计经验也离不开运用现代化的计算机辅助设计工具，应用它们到设计方案中来， 更能把握优化设计方案。计算机辅助设计工具有：AutoCAD，3D灯光效果制作软件。 CAD 在每个行业运用广泛，运用它可以建立3D建筑模型，设计灯光投射角度及布置灯位的合理性。舞台灯具是实现舞台灯光效果的最终环节，灯具选型的好坏直接影响到演出的质量。因此，我们选择配置的灯具都是世界知名的品牌。配置的灯具设备均选自国内知名的佳诺灯光品牌专业灯具，灯具符合国家技术标准。
1、灯光布置说明
满足T台走秀灯光和多功能舞台综艺演出使用灯光，所需灯具共184台灯具。灯具分布如下：
主舞台面光一道，作为舞台正面铺光，在面光位设计成像灯16台；
主舞台顶光一道，作为舞台地面铺光，在顶光位设计束光灯18台；
主舞台侧光二道，作为舞台侧面铺光，用于增强演员在舞台上的立体感；在左右侧光位设计束光灯各5台；
主舞台天、地排光各一道，作为舞台背景铺光，在天、地排光位设计天、地排灯各12台；
后舞台入口处左右各设计1台LED影视PAR灯，做为模特入场之时的基本光，也可做频闪光用。
T型台顶光六道，作为T台顶光并兼做面光用，各道设计成像灯4台和图案摇头灯1台用于增加舞台动感（颜色，光线动态等）T台走秀用光。
T型台侧光设计二道左右各一道，各道设计成像灯21台和LED影视柔光灯20台；光线从两侧投向舞台前表演区作为面光的补充。
整个舞台设计追光灯2台，根据光学成像及变焦原理，具有可改变光圈的大小、色彩、明暗、虚实等功能，演出中安装在特制的支架上追随演员移动的同时加强对其 照明亮度，提高观众的注意力，可以设置在演出空间的多种位置，实现对演员半身、全身、远距离、小范围的局部照明效果。有时也可运用追光表现抽象、虚幻的舞 台情节。
四、灯光系统供电
主电源引自总低配室配电柜，以铜母线槽送至调光室总配电柜，备用电源引自柴油发电机配电柜，以电缆送至调光室总配电柜，实际供电容量：120KW采用三相 五线制。为了便于系统以后使用用电容量考虑灯光系统总容量设计250KW，在观众区正舞台右侧及观众区后场各设置50KW流动演出用电作为灯光系统的扩展 （设置DMX512接口至音响灯光控制室）。灯光灯光电源必须与音响系统用电独立开，音响系统要有自己独立的接地系统。
二、设计原则
T型舞台灯光系统严格按照可靠的、高质的、先进的、灵活的、全面的设计思想。在进行系统设计时，主要设备选用国内先进产品，整体方案充分利用最新研究成果和设计理念，并遵循以下的设计原则：
（一）系统的先进性、科学性及经济性
T型舞台灯光系统的设置是：技术先进、系统科学、稳定可靠、功能强大、使用方便、易于维修。
1.先进性
在舞台灯光系统的设计中，充分考虑了灯光技术未来不断发展升级的需求和系统的可扩展能力与兼容性，尽可能在不增加硬件的前提下，满足将来因演出规模增大等 原因所需要的灯光扩容和技术升级。采用的先进技术：具有强大控制、编辑功能及扩展功能的电脑控制台；稳定可靠的智能调光硅箱；先进的三维灯光辅助设计和模 拟演示软件。国内著名的专业舞台常规灯具、智能效果灯具；
2.科学性
T型的灯光网络控制系统是采用标准DMX512信号的设计，科学地把控制信号直接送到每一个受控点，使得舞台灯光系统具有良好的发展潜力和开放性，以适应高速有效的信号传输、系统扩展和不断地技术升级的需要。使整个灯光系统不仅拥有技术的先进性，还有系统的科学性。
3．经济性
设计中，将营运管理及运行成本因素渗透到每一个设计环节之中。选用技术先进、节能、环保的系统设备，尤其是大量选用低功率的LED光源和长寿命卤钨光源灯 具，其特点是高效低能，高亮度低温度长寿命。同时，为舞台管理搭建一个现代化的硬件平台，从而实现高效、低成本的营运目标。
（二）系统完整性与实用性
舞台灯光工艺设计完全突破了传统的设计思路，结合、吸收了现代灯光艺术发展的立体演示空间变化形式及特点，灯光系统设计无论在平面布局上，还是在立体的结 构上，形成统一完整的方案，以致适应各种类型布光设计方案，并且留有大量完善的设计接口，这些设计的接口并不影响整体设计方案的进度和扩展，主要是针对使 用过程中舞台灯光系统设计今后面临的几个问题：
a. 灯光系统设备不断更新问题；（即可持续发展的空间和深度问题）
b. 满足各类表演形式的不断需求；（即平面布局和立体空间的局限性）
c. 完整性充分体现在灯光系统功能的实现、灯光设备的配置、不同设备的互联、信号传输格式兼容等方面。
（三）系统可扩展性和持续发展性
方案所设计网络化灯光系统是一个开放式的平台,系统的结构充分考虑到了日后的硬件和软件的可持续升级和发展。整个灯光系统方案设计、设备的配置、性能达标并保证系统；具有多重安全、稳定、可靠的系统保障措施；以及日后系统的升级需求。
（四）安全、可靠性
调光设备作为灯光系统的控制中心，本身的稳定和调光控制系统的可靠性将直接影响到整个系统的正常运行和演出效果。因此，配置稳定可靠的调光设备是必须考虑 的前提。系统将设有DMX网络输入/输出接口，以兼容所有品牌的调光台、硅箱等新、旧设备的接入。所有调光控制台输入、输出（I\0）接口具有光电隔离保 护功能，调光台、调光硅箱全部线路板采用表面焊接技术（SMT）生产。各种信号接口采用优质产品，并具有热拔插功能。
（五）设备的通用性
灯光控制系统可以兼容的控制信号：DMX512、Ethernet，网络控制遵守ART-NET或者ACN协议。确保世界上绝大部分的数字控制台，调光柜，电脑灯，摇头灯，扫描灯，换色器等数字设备都可以稳定地在此灯光系统网络上运行。
三、设计阐述
舞台艺术是综合艺术，无论是戏剧、音乐、舞蹈，时装表演，还是一般文艺节目的演出，除了需要编剧、导演、演员、乐队、节目主持人外，还应有美工和舞台装 置、布景、服装道具等部门，而这些部门的创作和展示，没有灯光是很难实现的，有了灯光而灯光处理不好，也会直接影响演出效果，可以说舞台灯光是舞台艺术的 灵魂。灯光和其它艺术创作部门一样不能单独进行，一般要以导演为中心根据要求运用各种手法帮助演员塑造人物、加强人物立体感，以达到突出表演、烘托人物的 目的。此外，对演出节目的风格、情调、气氛的处理，以及舞台布景、道具、服装、化妆的表现，也需要相互协作、密切配合、有机地联系、综合，从而达到统一和 谐的目的。灯光系统设计要到达预期设计的效果，除了要积累多年来的本专业项目设计经验也离不开运用现代化的计算机辅助设计工具，应用它们到设计方案中来， 更能把握优化设计方案。计算机辅助设计工具有：AutoCAD，3D灯光效果制作软件。 CAD 在每个行业运用广泛，运用它可以建立3D建筑模型，设计灯光投射角度及布置灯位的合理性。舞台灯具是实现舞台灯光效果的最终环节，灯具选型的好坏直接影响到演出的质量。因此，我们选择配置的灯具都是世界知名的品牌。配置的灯具设备均选自国内知名的佳诺灯光品牌专业灯具，灯具符合国家技术标准。
1、灯光布置说明
满足T台走秀灯光和多功能舞台综艺演出使用灯光，所需灯具共184台灯具。灯具分布如下：
主舞台面光一道，作为舞台正面铺光，在面光位设计成像灯16台；
主舞台顶光一道，作为舞台地面铺光，在顶光位设计束光灯18台；
主舞台侧光二道，作为舞台侧面铺光，用于增强演员在舞台上的立体感；在左右侧光位设计束光灯各5台；
主舞台天、地排光各一道，作为舞台背景铺光，在天、地排光位设计天、地排灯各12台；
后舞台入口处左右各设计1台LED影视PAR灯，做为模特入场之时的基本光，也可做频闪光用。
T型台顶光六道，作为T台顶光并兼做面光用，各道设计成像灯4台和图案摇头灯1台用于增加舞台动感（颜色，光线动态等）T台走秀用光。
T型台侧光设计二道左右各一道，各道设计成像灯21台和LED影视柔光灯20台；光线从两侧投向舞台前表演区作为面光的补充。
整个舞台设计追光灯2台，根据光学成像及变焦原理，具有可改变光圈的大小、色彩、明暗、虚实等功能，演出中安装在特制的支架上追随演员移动的同时加强对其 照明亮度，提高观众的注意力，可以设置在演出空间的多种位置，实现对演员半身、全身、远距离、小范围的局部照明效果。有时也可运用追光表现抽象、虚幻的舞 台情节。
四、灯光系统供电
主电源引自总低配室配电柜，以铜母线槽送至调光室总配电柜，备用电源引自柴油发电机配电柜，以电缆送至调光室总配电柜，实际供电容量：120KW采用三相 五线制。为了便于系统以后使用用电容量考虑灯光系统总容量设计250KW，在观众区正舞台右侧及观众区后场各设置50KW流动演出用电作为灯光系统的扩展 （设置DMX512接口至音响灯光控制室）。灯光灯光电源必须与音响系统用电独立开，音响系统要有自己独立的接地系统。
