现以广东省委大礼堂为例，大礼堂舞台建筑设计风格为镜框式舞台设计，舞台台口宽22米，舞台深16.8米，舞台台口高10米。礼堂主要是以满足大中型重要会议为主兼顾演各种文艺、歌舞演出的多功能场所，需要按此功能定位进行舞台灯光方案的设计。方案设计要力求体现以会议为本，以人为本的设计思想。在舞台灯光设计时还需充分考虑到灯光与舞台机械和其他相关专业的配合，从技术上保证礼堂成为一流的会议、演出场所。
作为一个新建的省级礼堂，灯光回路设计中突出建设的超前意识，除应该考虑高要求会议照明外，还应充分考虑舞台演出灯光的回路数，以满足表演艺术对舞台灯光灵活多变的要求。在确保实用的前提下,追求经济性、先进性、安全性和可扩展性。
礼堂总体灯光系统设计、配置和布光要做到科学、合理。舞台灯光布置分台内区和台外区，要配备基本灯位，并能灵活调节，适应会议、演出、观看电影等功能用途的需要；要大量借鉴国内外新建礼堂的成功经验，同时对灯光控制要求也要有非常深刻的理解，整体设计思路应用范围全面、构思布局合理到位。为了满足以上功能，舞台灯光系统设计方案必须做到：
1、舞台灯光系统要先进、实用、安全，设计要符合业主管理的要求；
2、舞台灯光系统工作模式应与观众席的照明灯光模式协调一致，其光色、亮度及场景控制应统一设计；
3、调光或直通回路每路不小于6KW，输出功率可设定；控制系统通讯协议采用TCP/IP或DMX512协议；
4、要提供尽可能多的投光位置，每个舞台位置至少有三个以上方向的投光角度，有光的立体感，防止眩光、反射光及无用的光斑；
5、灯光控制系统以保证绝对安全、可靠的会议、演出活动为最根本要求。采用成熟技术，成熟产品、最新工艺，使灯光控制系统的技术水平与性能、参数达到国际先进水平。
6、所选灯光系统控制设备同时兼顾到国内、外演出团体和灯光师使用习惯；系统能兼容和接入所有厂家和不同通讯协议的各种灯光控制设备。
7、按照“留有余量”的原则，设计配备所有灯光设备和网络设备，使灯光系统为未来技术发展，提供可持续升级和扩展的设备系统平台。
8、选用专业舞台灯具，要具有高显色性，满足舞台照明不能使领导的服装和舞台布景颜色失真，满足电视录象或转播对灯具光源色温的要求。
为了满足以会议为主演出为辅的功能，舞台灯光系统设计方案必须要遵循以下五项设计原则：安全可靠性、高视觉性、节能环保性、先进性和可扩展性。
1、安全可靠性（光纤主干网、主控设备双重备份）
安全是永恒不变的话题，它是高性能舞台专业灯光系统所要求的最基本的保障条件。本设计方案将从以下二方面来保证要求。
1.1、控制系统设备
控制系统设备作为灯光系统的咽喉，本身的稳定性和可靠性将直接影响到整个系统的正常运行和演出效果。因此，配置稳定可靠的控制设备是必须考虑的前提。在设计方案中选用光纤网络智能型调光立柜、直通立柜、电脑灯控制台、专业网络调光台。
光纤网络智能型调光/直通立柜具有符合国家一级标准的抗干扰能力，具有多级过流/短路保护措施，具有光纤、以太网络、DMX三种信号接口，可向网络系统报告三相电流、电压、风机运行及各回路参数（电流、电压、温度和开关状态），并具有信号掉电的保护功能，不影响信号指令执行，保证系统安全。
网络传输系统的稳定、可靠是灯光控制信号传输通畅、安全的必要条件。
舞台灯光系统将从照度、显色性、色温、眩光这四个方面来满足开会的要求，为开会营造一个良好视觉的光环境。
照度指标：舞台平均照度不低于1200LUX，中心最亮区域可达1500LUX；相对于舞台区内任意位置，有不少于三个方向的光，每一方向光的最大白光平均照度不低于1000 LUX；显色指数：Ra>90；色温：舞台灯具开会时色温3200±150K，演出时色温5600±500K。
眩光：在礼堂要特别注意防止眩光的问题，眩光的产生跟灯具的投射角度有着直接的关系，特别是在面光、耳光和假台口上片光的位置，所以布置灯具的投射角度应该控制在30-60度之间，本方案选择最理想的角度45度。
1.4、节能环保性
设计中，将营运管理及运行成本因素渗透到每一个设计环节之中。选用技术先进、节能、环保的系统设备，大量选用三基色冷光源做为会议主灯，其特点是高效低能，高亮度低温度长寿命。同时，为舞台管理搭建一个现代化的硬件平台，从而实现高效、低成本的营运目标。
1.5、系统的先进性
根据礼堂舞台灯光系统能满足举行会议为主演出为辅的功能，本设计方案中采用了以下四方面的先进技术：
采用高显色性的舞台灯具；
采用具有强大控制、编辑功能的灯光控制台；
采用智能型光纤网络调光/直通立柜；
采用光纤做为主要通讯网络，确保系统万无一失。
礼堂的灯光网络控制系统是新一代高速网络与智能数字控制设备的集成，采用光纤以太网和DMX512并存的设计。这种双信号并存的数据传送系统，既满足了当前的使用要求，又为将来的系统升级、留有充分的扩展余地。
利用光纤高速大容量的特点，实现以太网高速率传输，可扩展性强的特点，以及基于当前专业舞台大部分设备乃采用DMX512信号控制的特点，科学地把多种信号传输方式融合在一个统一的混合的信号传输网络中，把网络信号直接送到每一个用户点，使得舞台灯光系统具有良好的发展潜力和开放性，以适应高速有效的信号传输、系统扩展和不断地技术升级的需要。
3.6、系统可扩展性
设计一套完善的、运行稳定的灯光系统，除应具有非常好的灯光配置外，还应考虑选用设备的多种兼容性和可扩展性。由于科技的不断发展和新设备的层出不穷，每个项目的设计及安装不可能永远是最先进和完美的，但是我们在设计中，已充分考虑了日后系统的扩展要求。体现在以下三个方面：
调光/直通立柜：采用统一的输出标准，每回路额定输出功率：6KW，输出大小可设定，提高了设备的安全性。控制系统采用同一种数据格式，可以相互替换或同时控制，极大地方便了灯光设计人员。
通讯协议：礼堂灯光控制系统的底层协议为国际通用DMX512协议，世界上绝大部分的数字控制台，调光/直通立柜、电脑灯、LED灯具等数字设备都可以稳定地在礼堂灯光系统网络上运行。
设备附材的标准性：系统的主要设备均符合国家标准，达到IS9001 国际认证。系统设计、管线选型、配套施工符合国家相关行业标准或规范。接插件和线材的选择做到安全性、可靠性和耐用性，符合国家质量标准要求或国家相应电气及相关标准。
二、工程实施说明
2.1、设计概述
舞台灯光的工程设计须满足光区控制、光色控制、光量控制这三个方面，三者的有机结合是对演出空间产生具有美学价值的舞台光的前提条件。
光区控制——对演出照明区域的控制，其目的是利用光控制观众注意力，有目的地引导观众观看演出对象。并根据剧情需要创造可变的演出空间。
光色控制——对灯光色彩显示的控制，其目的是根据人们生理、心里特点和对生活的联想，结合剧情、制造色光气氛，使观众获得色彩的视觉感受。
光量控制——对灯光强弱变化的控制，其目的是利用光的强弱变化，调剂光的艺术效果，对改变时空感觉、切割剧情段落等方面，更好地获得空间效果。
舞台灯光是舞台艺术的灵魂，完美的灯光配置和应用，是成功演出的必要条件。舞台灯光，概括起来，需从四个方面突出特点：
写意——要使观众很好地看见舞台上演的景物，即能正确理解戏剧、舞蹈的创作意图。
写实——使舞台看起来好像是真实的生活景物，即照明的如实反应效果。
美感——要把舞台表现得很美，使观众获得符合场景的爽心悦目感。
表现——要渲染出戏剧、舞蹈剧等的思想情绪。
这些都是靠和谐的灯光来衬托的。但是在舞台内，要获得明视效果，不仅需要有合理的照度，而且更需要均匀的照度分布，因此合理的照度和它的均匀度是保证物体可见度的基本条件，为了解决这一疑问，我们用最大照度值和最小照度值之比或其倒数来控制，即大约在3：2 或2：1
的范围内。
2.2、舞台灯光回路分布
舞台灯光回路的设计是一个礼堂舞台灯光设计的重点，因为好的设计可以在除开会外演出时为灯光创作人员提供艺术创作的空间和灵活用光的技术支持。也就是说，在礼堂内可能布光的位置都要设计灯光回路，同时要对这些回路作合理、科学的分配。
大礼堂从技术性能上要求能对整个舞台区域多位领导或对同一个表演区多个演员同时进行布光，灯光的亮度、色温、颜色能灵活进行调节。灯光布置上能做到对任一区域都有满意的投光角度，从而实现多方向、多角度照明，为创造理想的会议环境和艺术效果提供必要的技术条件。

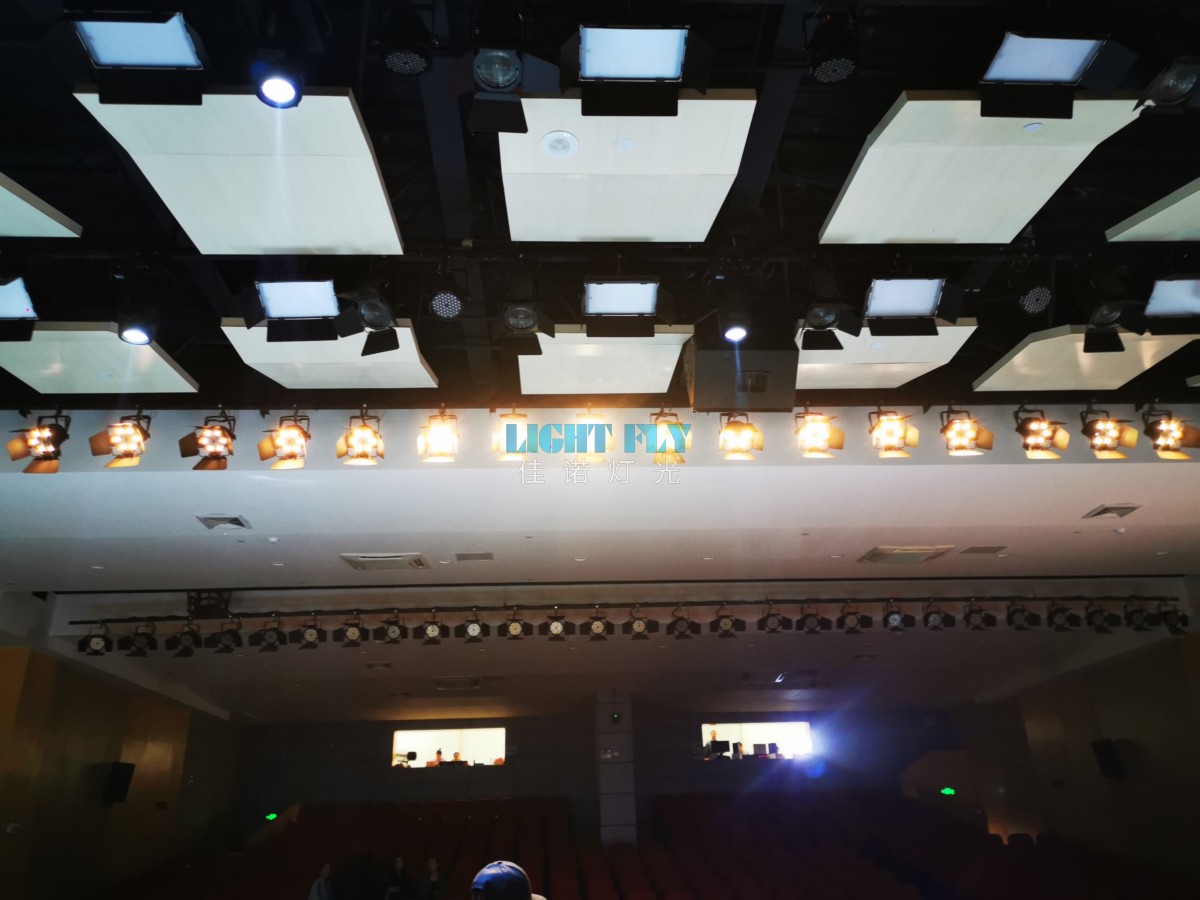

1、LED面光配置说明
面光作为表演区正面主光,主要用于照亮舞台前部表演区，对舞台上的领导或表演者起到正面照明的作用，供人物造型用或使舞台上的物体呈现立体效果。根据投光距离进行布光，保证面光灯投射的效果达到，光斑均匀、照度一致。
灯具的排列及投射方法:
垂直投射：使舞台表演区下面获得均匀效果；
交叉投射：增强舞台中心区域及纵深亮度；
重点投射：加强局部舞台表演区域的照明。
2、耳光配置说明
从礼堂观众席两侧的耳光室投向舞台的灯光，作为舞台前斜侧方向的造型光，用以加强人物和景物的立体感，形成前侧面的照明效果。耳光的投光角度要比面光投光角低，投射距离比面光近，灯具要求与面光类似。投射的光束不能溢出台口之外。
灯具的排列及投射方法:
耳光是面光的辅助光，做人物造型用光；
可从一侧或两侧对舞台色彩气氛进行渲染；
外侧灯和内侧灯交叉投射，可获得较大的投光范围；
两排以上光色相同的耳光同时投射时，位置高的灯通常以投射远光区为主，位置低的灯通常以投射近光区为主。
3、侧光配置说明
侧光的作用是从舞台的侧面造成光源的方向感，为舞台上领导或演员塑造层次及立体感。可以作为照射演员面部的辅助照明，并可加强布景层次，对人物和舞台空间环境进行造型渲染。投光的角度、方向、距离、灯具种类、功率等因素都会造成各种不同的侧光效果。
灯具的排列及投射方法: 侧光的射距由近到远，投光角度由近至远，变化极多，来自单侧或双侧的造型光，可以强调、突出侧面的轮廓，适合表现浮雕、人物等具有体积感的效果。单侧光可表现出阴阳对比较强的效果。双侧光可以表现具有个性化特点的夹板光，但需要调整正面辅助光与侧光的光比才能获得比较完善的造型效果。
4、柱光配置说明
舞台大幕线内两侧设置的柱形灯光位置为柱光，光线从台口两侧射向表演区；主要是弥补面光、耳光的不足，而且还可作为中后场演区的主光需要。灯具的排列及投射方法:灯具的排列及投射方法与耳光基本相同。
5、假台口上片光配置说明
在舞台大幕线内假台口上片区设置灯光，光线从假台口上片区正面射向舞台区；主要是弥补舞台纵深面光的不足，可作为中后场主席台的主光需要。 灯具的排列及投射方法:灯具的排列及投射方法与面光基本相同。
6、顶光、逆光配置说明

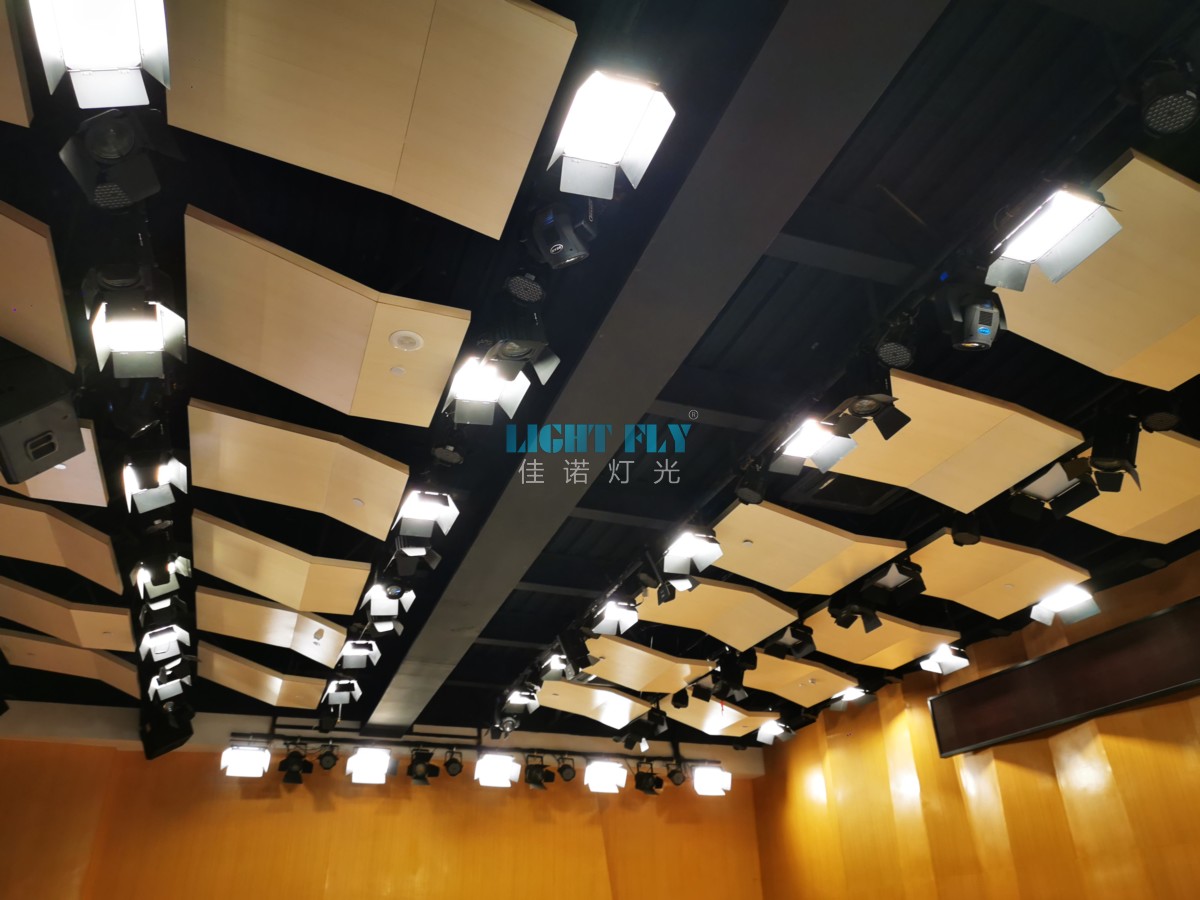

顶光设在舞台上空每隔2.0M左右设置一道顶灯，电源从舞台天棚通过多芯排缆下垂,灯吊杆两侧设有容纳电缆的线筐，灯具吊挂在灯吊杆下边，其作用是对舞台纵深的表演空间进行必要的照明，顶光包括顺光和逆光，可在同一灯杆上重叠布置，灯具可根据演出需要配置。
7、天排光配置说明
与地排灯相反，天排灯是以散射投光灯具由上向下，向舞台天幕的上半部分投光和渲染色彩的灯光，通常与地排灯配合使用，使色彩变化更为丰富，灯具采用单灯组合使用。灯具排列和投射方法:
成排灯具均匀地摆在舞台天幕前，用来俯射天幕，表现地平线、水平线、日落等，通常与地排灯配合使用，使光色变化更为丰富。
8、地排光配置说明
与天排灯相反，地排灯是以散射投光灯具由下向上，向舞台天幕的下半部分投光和渲染色彩的灯光，通常与天排灯配合使用，使色彩变化更为丰富，灯具采用单灯组合使用。地排光方位:装在天幕前台板上，距离天幕2.8m-3.5 m。
灯具排列和投射方法: 成排灯具均匀地摆在舞台天幕前，用来仰射天幕，表现地平线、水平线、日落等，通常与天排灯配合使用，使光色变化更为丰富。
9、追光灯配置说明
根据光学成像及变焦原理设计的灯具，具有可改变光圈的大小、色彩、明暗、虚实等功能，演出中安装在特制的支架上追随演员移动的同时加强对其照明亮度，提高观众的注意力，可以设置在演出礼堂空间的多种位置，实现对演员半身、全身、远距离、小范围的局部照明效果。有时也可运用追光表现抽象、虚幻的舞台情节。
10、电脑灯配置说明
智能化灯具是21世纪舞台照明的必然发展趋势，为了满足各种演出灯光需要，配置了摇头图案电脑灯和摇头染色电脑灯。
智能电脑灯一体化的设计比以往采用电动机械架＋聚光灯＋换色器＋遮光板＋特殊效色盘等多件器材组成的机械化灯具有更高的稳定性。电脑灯中的CMY混色系统可调出过万种的色彩，更是一般换色器所不能比拟；利用可更换的图案片可投射出各种图形甚至幻灯片；两个以上的图案片重迭时可创造出变化万千的动感影像；图案型的电脑灯更能利用动画轮创造出可移动的水影，云彩，火，岩石等多种特殊效果。遥控遮光板能修改光束形状，令光斑完全按灯光设计师投射到造型不同的布景、道具上，同一灯具能快速改变设定而照射不同物件。电脑灯功能超卓，能大大减少舞台上效果灯具的数量。
电脑灯主要布置在舞台上空的顶光灯杆上，采用DMX信号连接电脑控制台，可任意调整灯具投射角度，亮度，变换图案，光束大小，色彩等功能，完全能满足各种演出剧目对数字化电脑灯的变化要求。
